圖說僅供參考？當你評估舊建築時，別讓「假設」成為結構安全的未爆彈
- Leo Liu
- 2025年11月10日
- 讀畢需時 4 分鐘
設計一棟新建築，我們是創造者，一切參數盡在掌握。但當業主遞給你一份泛黃的圖紙，說：「這棟 40 年的老樓，我們想在屋頂加蓋一層，或者把辦公室改成高密度的檔案室」，我們的角色就瞬間從「創造者」轉變為「偵探」與「法醫」。
這時，圖紙上的 f'c = 210 kgf/cm² 或 fy = 4200 kgf/cm²，不再是聖經，而僅僅是個「參考線索」。真正的挑戰，是揭開時間與環境在這棟建築上留下的層層謎團。
🧐 謎團一：混凝土強度的「羅生門」
圖說上的混凝土強度，與歷經數十年風雨後的「現況強度」，可能是兩回事。我們不能盲目相信原始設計值，因為：
早年施工品管：當年的拌合、搗實、養護品質難以追溯。
環境侵蝕：混凝土可能已歷經中性化、凍融循環或化學侵蝕，導致材質劣化。
長期效應：雖然混凝土強度會隨時間增長，但這個增益值無法量化，更不能用來抵銷潛在的劣化。
解謎工具箱：
非破壞檢測 (NDT) - 初步偵查：
反彈鎚 (Schmidt Hammer)：快速、便宜，能大面積普篩，找出混凝土品質「相對」較差或較優的區域。它不能給你絕對強度，但能告訴你「哪裡最可疑」。
超音波測速 (UPV)：透過音波穿透時間來判斷混凝土的均勻性與內部裂損狀況。
*** NDT 雖能圈出可疑區，但若無後續驗證，易淪為『羅生門』的另一版本——這時，破壞性試驗如鑽心取樣，便是揭開真相的『關鍵證物』。
破壞性試驗 - 一錘定音：

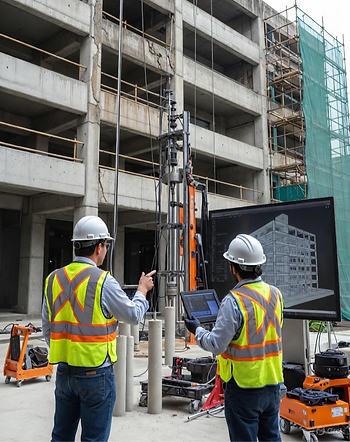

鑽心取樣 (Core Drilling)：這是獲取混凝土「真實抗壓強度」的黃金標準。結合 NDT 的結果，在最具代表性（或最可疑）的位置進行鑽心，才能以最小的破壞，取得最關鍵的證據。
🕵️♂️ 謎團二：鋼筋——看不見的骨架，藏著最多的魔鬼
混凝土之下的鋼筋，更是評估中的黑盒子。圖說上的鋼筋號數與間距，可能只是個理想。
鏽蝕是頭號公敵：鋼筋一旦鏽蝕，不僅有效斷面積 (As) 減少，體積膨脹更會造成混凝土保護層剝離 (Spalling)，形成惡性循環。
位置與保護層：施工時鋼筋移位、保護層厚度不足，都會加速鏽蝕的發生，並影響構件的實際抗彎、抗剪能力。
解謎工具箱：
鋼筋探測儀 (Rebar Detector)：在鑽心或敲鑿前，必須使用的工具。它能幫我們繪製出內部鋼筋的「地圖」，確認支數、間距與保護層厚度。
半電池電位法 (Half-Cell Potential)：這不是直接測量鏽蝕量，而是測量鋼筋當下的「鏽蝕趨勢」。它能告訴你哪些區域的鋼筋正處於高度活躍的鏽蝕風險中，是極佳的預防性診斷工具。
鋼筋取樣：在極端情況下，可能需要局部敲開混凝土，取出小段鋼筋進行「拉伸試驗」，以確認其真實的降伏強度 (fy) 與極限強度 (fu)。
🚀 工程師 Pro-Tip：新舊規範的角力與 ASCE 41 的智慧
當你取得了結構的「現況參數」後，真正的分析才剛開始。你不能再用 40 年前的舊規範去評估。你必須使用現行規範（如 ACI 318-19、ASCE 7-16/22）的標準來檢視這棟「老當益壯」的建築。
這時你會發現，最大的落差往往在於「耐震韌性細部」。例如，舊建築的柱箍筋間距過大、梁柱接頭缺乏圍束、鋼筋伸展長度不足等。
這時，直接套用新設計規範的「處方式 (Prescriptive)」檢核，常會得到「不合格」的結論。但拆掉重建不切實際。更進階的作法是參考 ASCE 41 (Seismic Evaluation and Retrofit of Existing Buildings) 這本既有建築耐震評估的聖經。它引入了「性能目標 (Performance Objective)」的觀念，允許我們對構件的非線性行為進行更精確的分析，判斷結構在不同等級的地震下，是會「立即使用 (Immediate Occupancy)」、「生命安全 (Life Safety)」，還是可能「瀕臨倒塌 (Collapse Prevention)」。這能幫助我們做出更經濟、更合理的補強決策。
👇 來個腦力激盪！
情境題：你正在評估一棟 40 年歷史的RC造辦公樓，業主想把其中一層改成健身房（活載重增加）。你的檢測預算有限，第一步你會優先執行哪個項目？
A. 大範圍的反彈鎚測試，快速建立整層樓的混凝土品質分佈圖。 B. 直接在圖說上看起來應力最大的梁和柱，進行鑽心取樣。 C. 專注在梁柱與外牆，進行全面的鋼筋探測與保護層厚度量測。 D. 先不檢測，將圖說尺寸匯入結構模型，用新的活載重與耐震係數跑一次分析，找出理論上的「最弱點」在哪裡，再針對該處進行檢測。
歡迎在留言區分享你的選擇與理由。為舊建築「把脈」，每一步都考驗著我們的經驗與判斷力！
***正確答案無絕對
